Как делается точность: полное руководство по токарно-фрезерным работам

В мастерской, где металл обретает форму, нет места догадкам — нужны знания и порядок. В этой статье я собрал практические подходы к процессам, инструментам и технологии, которые помогают получить деталь с заданной геометрией и допусками, а по ссылке https://spbkraft.ru/services/tokarno-frezernye-raboty/ вы можете узнать еще больше информации о токарно-фрезерных работах. Читателю, который хочет понять, как выбрать способ обработки, настроить оборудование и контролировать результат, будет ясно и полезно.

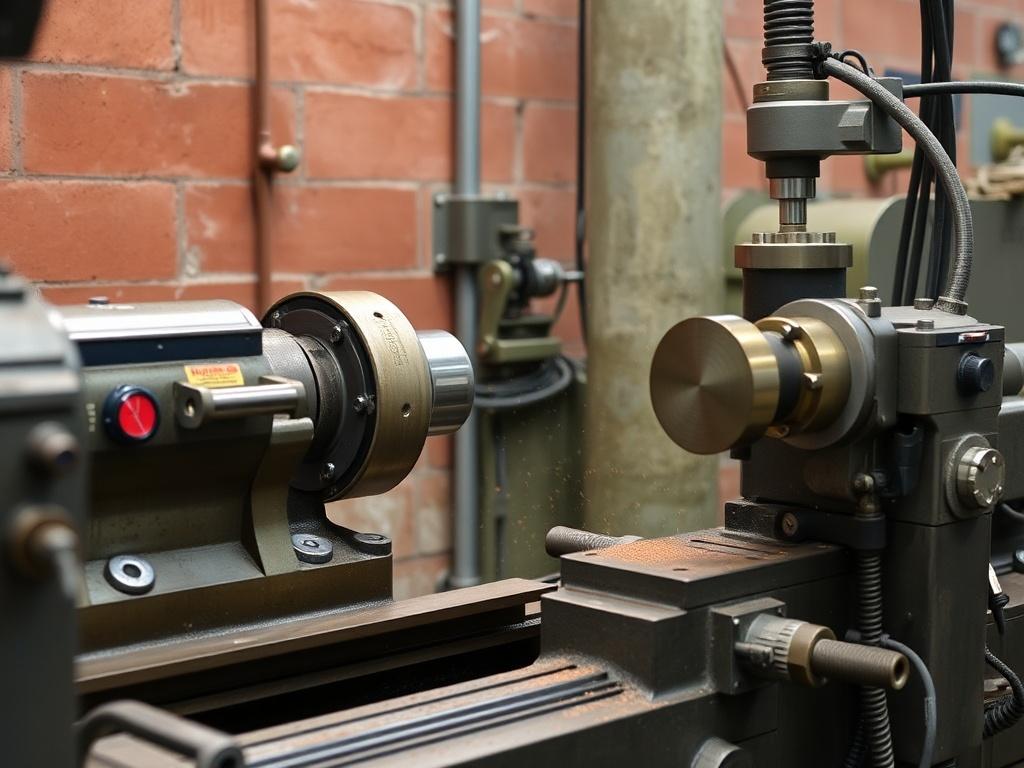

Что включает в себя понятие и почему это важно

Токарно-фрезерные операции объединяют два базовых вида механической обработки: вращательное удаление материала и обработку резцом по координатам. В сочетании они позволяют получить сложные формы — от простых валов до корпусных деталей с отверстиями и фрезерованными уступами. Такое сочетание часто делает производство компактнее и экономичнее, сокращая количество переналадок и сборок.

Практическая ценность в том, что комбинированные процессы сокращают количество операций в маршруте, уменьшают влияние накопленных допусков и повышают общую точность. Для проектировщика и технолога это значит: правильный выбор способа обработки может снизить себестоимость и время изготовления без потери качества.

Основные виды операций и их сочетания

Токарная обработка традиционно отвечает за наружную и внутреннюю цилиндрическую обработку, юбки, торцы и нарезание резьбы. Фрезерная часть добавляет возможность создавать канавки, плоскости, сложные профили, растачивать отверстия по координатам и обрабатывать торцевые поверхности. Вместе они охватывают широкий спектр геометрий.

Комбинации операций бывают разными: на токарном станке с фрезерной головкой выполняют простые фрезерные переходы, а на станках с ЧПУ и поворотной плитой — сложные многопозиционные переходы без снятия детали со станка. Также распространены токарно-фрезерные центры с автоматической сменой инструмента, где деталь проходит весь цикл в одном шпинделе.

Оборудование: от классики до современных центров

Ассортимент станков начинается от простых токарных и универсальных фрезерных станков и до сложных токарно-фрезерных центров с несколькими шпинделями и осями. Выбор зависит от сложности деталей, требуемой производительности и бюджета. Для единичных и мелкосерийных изделий иногда хватает и универсальных машин, для средних и крупных серий предпочтительнее специализированные центры.

Ключевые параметры при выборе оборудования: число осей, наличие поворотных механизмов, тип и скорость шпинделя, система автоматической смены инструмента и возможность использования программируемых приспособлений. Все это влияет на способность станка выполнять составные операции без дополнительных переналадок.

Различия между токарным станком и токарно-фрезерным центром

Классический токарный станок обеспечивает отличную точность по диаметру и длинне детали, но ограничен в обработке плоскостей и сложных профилей. Токарно-фрезерный центр сочетает в себе функциональность фрезерного станка: движение по осям, фрезерные головки и смену инструментов. Это дает возможность получить сложную деталь за один цикл.

Разница видна и в подготовке: для центра требуется более сложная программа, но выигрывается время на транспортировку и фиксацию. В условиях крупного производства это сокращает издержки и уменьшает брак.

Инструменты и материалы: что выбрать для конкретной задачи

Выбор инструментов зависит от материала заготовки, требуемой чистоты поверхности и скорости обработки. Для стали и нержавеющих материалов чаще применяют твердосплавные пластины, покрытые нитридами и алюмолетитановыми композициями. Для легких сплавов и пластмасс иногда эффективнее использовать HSS-резцы и специально заточенные фрезы.

Коэффициенты скорости резания, подач и глубины реза нужно подбирать с учетом твердости, хрупкости и склонности материала к деформации. Неправильные режимы увеличивают износ инструмента, провоцируют вибрации и ухудшают шероховатость поверхности.

Типы режущих инструментов

Список распространенных инструментов невелик, но их качества различаются сильно: пластины из карбида для чистовой и черновой обработки, керамические насадки для высоких скоростей и твердых материалов, кубические нитриды бора для особо износостойких задач. Выбор зависит от режима и желаемой стойкости.

Фрезы бывают торцевые, дисковые, концевые и фасонные; у фрез для профильной обработки часто применяют специальные геометрии зубьев для уменьшения вибраций. На токарных держателях важна жёсткость и минимальное расстояние от резца до шпинделя.

Приспособления и крепления: от патрона до сложных оправок

Надёжная фиксация заготовки — половина успеха. Патроны, кулачковые оправки, центровые подшипники и специальных приспособления обеспечивают повторяемость и правильное положение. Для тонкостенных деталей применяют пружинящие оправки и растяжные системы, которые снижают деформации при затяжке.

Для сложных конфигураций используются сборные приспособления с регулировкой, которые позволяют быстро устанавливать деталь в нужной ориентации. Важна также рациональная последовательность операций, чтобы не создавать лишних перекосов и внутренних напряжений в заготовке.

Технология настройки и оптимизация режимов

Оптимизация начинается с таблицы режимов: подбор скорости шпинделя, подачи и глубины реза в зависимости от инструмента и материала. Для ускорения разработки программы полезно иметь эталонные карты режимов по сочетаниям материал–пластина. На их основе легко подобрать начальные значения и затем отладить под конкретную задачу.

Нередко оператор уменьшает подачу и увеличивает скорость, чтобы улучшить шероховатость; в других случаях выгодно делать более глубокие резы на малой скорости, чтобы сократить общее время. Главное — контролировать температуру в зоне резания и следить за состоянием инструмента.

Советы по снижению вибраций и увеличению стойкости инструмента

Уменьшение длины выступа инструмента, повышение жёсткости держателя и выбор подходящей геометрии резца помогают снизить вибрации. Использование охлаждения и смазки замедляет нагрев, что продлевает ресурс пластины. Также часто помогает постепенная черновая обработка с последующей чистовой проходкой.

Для длинных и тонких деталей эффективны опоры и задние упоры; втулочно-опорные приспособления уменьшают биение и обеспечивают постоянный контакт во время резания. Это простые меры, но они существенно повышают качество обработки.

Программирование: G-коды, CAM и шаблоны программ

Программирование для станков с ЧПУ — это баланс между универсальностью и эффективностью. Простейшие операции можно описать вручную в G-кодах, но для сложных контуров и многократных деталей рациональнее использовать CAM-системы. Они позволяют моделировать траекторию инструмента, прогнозировать время и оптимизировать сценарии обработки.

В CAM удобно хранить шаблоны операций: стандартные черновые циклы, параметрические программы нарезания резьбы, циклы сверления и расточки. Это ускоряет подготовку и снижает вероятность ошибок при перенастройке производства на новую деталь.

Практические моменты при написании управляющих программ

Важно включать безопасные переходы между позициями инструмента, проверять нулевые точки и корректно указывать компенсацию длины инструмента. Перед запуском полной программы рекомендуется сделать прогон на холостом ходу или с двукратным уменьшением крутящего момента для проверки траекторий. Такие проверки часто спасают от аварий и порчи заготовок.

Также полезно иметь библиотеку типовых подпрограмм для операций, которые повторяются в разных деталях. Это экономит время и повышает стабильность процессов.

Контроль качества: измерения и нормативы

Ключевые инструменты контроля — микрометры, штангенциркули, индикаторы часового типа и координатно-измерительные машины. Для контроля шероховатости используются портативные приборы, а для сложных геометрий — CMM. Выбор метода зависит от требуемой точности и характера поверхности.

Нормативы по допускам чаще всего ориентируются на стандарты ISO и ГОСТ; важно заранее согласовать с заказчиком показатели шероховатости, посадок и допусков. Для прецизионных узлов контроль проводят на каждом этапе обработки, чтобы не допустить накопления ошибок.

Примеры измеряемых параметров

Типичные параметры: диаметр и биение валов, соосность отверстий, параллельность плоскостей и профильные отклонения. Для каждого из них есть свои средства измерений и методики проверки. Особенно критичны параметры, влияющие на сборку и вращательную симметрию.

Важная практика — вести карту контроля, где фиксируются результаты измерений и смена инструмента. Это помогает отследить тенденции и своевременно менять режимы или инструменты при росте брака.

Шероховатость и чистовая обработка

Чистовая обработка обеспечивает требуемую гладкость и геометрическую точность. Для достижения низкой шероховатости применяют мелкозубые фрезы, специальные углы при токарной заточке и малые подачи. Также применяют последующие операции: шлифование, хонингование и полирование для особо требовательных поверхностей.

Выбор метода зависит от сочетания материала и требуемого показателя Ra. Например, для подшипниковых поверхностей часто достаточно тонкого шлифования, а для уплотнительных поверхностей — хонингования с контролем микрозернистости.

Вопросы безопасности и экология на участке

Работа со стружкой и охлаждающими жидкостями требует строгого соблюдения техники безопасности: защитные очки, экраны и регулярное удаление стружки. Система вытяжки и скользкая полировка подлога уменьшают риск травм. Кроме того, нужно контролировать утилизацию СОЖ и стружки с учётом экологических нормативов.

Организация рабочего места влияет на качество: чистая и продуманная станция значительно снижает число ошибок при смене инструмента и настройке. Поэтому уделяйте внимание эргономике и порядку — это окупается в виде меньшего числа переделок и аварий.

Экономика процесса: расчет себестоимости и времени

Себестоимость деталей складывается из стоимости заготовки, времени станка, расходных материалов, инструмента и контроля. Для точной оценки важен расчет рабочего цикла: время установки, обработки и съёма детали. Часто можно сократить себестоимость, переработав технологию или объединив операции на одном станке.

Еще один фактор — инструментальная оснастка: инвестиция в более дорогие пластины с большей стойкостью окупается в сериях средней и большой длины. Для единичных изделий такие вложения нецелесообразны, но для серийной продукции они часто экономичны.

Сравнение типов станков по ключевым показателям

Производственные кейсы и личный опыт

Однажды мне пришлось подготовить партию валов с комбинированными фрезерованными пазами и торцевыми отверстиями. Первый прогон дал unacceptable биение и отклонения по длине. Решение оказалось в замене приспособления и перераспределении операций: сначала черновая токарная обработка с поддерживающей опорой, затем фрезерование по координатам и чистовая доводка на токарном узле.

После этой переработки единичная норма времени снизилась на 25%, а процент брака упал в три раза. Этот кейс показывет, как важна последовательность операций и грамотная фиксация. Часто небольшие изменения в маршруте дают большой эффект.

Типичные ошибки и как их избежать

Частые просчеты связаны с недостаточной жёсткостью приспособлений, неправильным выбором режимов и игнорированием тепловых деформаций. Также часто недооценивают роль планирования и проверки программ. Эти ошибки приводят к переделкам и потере ресурсов.

Профилактика проста: проверка заготовки на дефекты, тестовый прогон, контроль инструмента и использование корректных карт режимов. Простые проверки на этапе подготовки экономят часы и материалы в дальнейшем.

Тренды и будущее: автоматизация и гибридные технологии

Сегодня отрасль движется в сторону интеграции роботов для загрузки/выгрузки, цифровых двойников и систем мониторинга состояния инструмента. Это позволяет снизить простой станков и увеличить непрерывное время работы. Внедрение сенсоров контроля вибраций и температуры помогает предсказывать замену инструмента до возникновения брака.

Также развивается направление гибридных машин, совмещающих аддитивные технологии и механическую обработку. Такие решения удобны для сложных прототипов и уменьшения потерь при крупносерийном производстве. В ближайшие годы стоит ожидать улучшений в CAM, где алгоритмы будут предлагать оптимальные стратегии автоматически.

Как начать внедрять улучшения на практике

Для перехода от теории к практике начните с анализа текущих операций: составьте карту маршрута, зафиксируйте основные проблемные точки и измерьте реальное время. Затем тестируйте новые приспособления и режимы на небольших сериях, фиксируя результат. Важно иметь контрольный образец и критерии оценки качества.

Не бойтесь внедрять небольшие изменения постепенно. Часто достаточно одной оптимизации в приспособлении или корректировки подачи, чтобы получить заметный прирост в качестве и экономии времени. Постепенные улучшения проще контролировать и дают стабильный эффект.

Токарно-фрезерные процессы — это не только комбинация инструментов и станков, но и методичный подход к планированию, установке и контролю. Начиная с подходящего оборудования и заканчивая грамотной программой и контролем, можно получить повторяемое качество и снизить издержки. Если идти по этому пути последовательно и с измеримыми результатами, мастерская будет стабильно производить детали, которые удовлетворяют и инженера, и заказчика.
